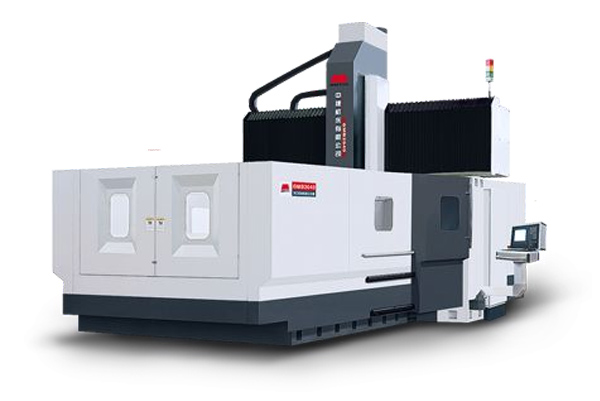

沈陽一機機床龍門式五面鏜銑加工中心GMB系列
您所在的位置：主頁 > 銑削系列 > 龍門加工中心 >
龍門式五面鏜銑加工中心GMB系列
    GMB1620 GMB1630 GMB1640
沈陽一機機床龍門式五面鏜銑加工中心GMB系列工作臺
工作臺尺寸 mm 1600×2000 1600×3000 1600×4000
沈陽一機機床龍門式五面鏜銑加工中心GMB系列兩立柱間距離 mm 2100 2100 2100
沈陽一機機床龍門式五面鏜銑加工中心GMB系列允許最大荷重 kg 8000 10000 12000
沈陽一機機床龍門式五面鏜銑加工中心GMB系列T型槽尺寸 mm×N 22×9 22×9 22×9
沈陽一機機床龍門式五面鏜銑加工中心GMB系列加工范圍
沈陽一機機床龍門式五面鏜銑加工中心GMB系列工作臺最大行程－X軸 mm 2200 3200 4200
沈陽一機機床龍門式五面鏜銑加工中心GMB系列滑鞍最大行程－Y軸 mm 2300 2300 2300
主軸箱最大行程－Z軸 mm 1000 1000 1000
沈陽一機機床龍門式五面鏜銑加工中心GMB系列主軸端面至工作臺面距離
沈陽一機機床龍門式五面鏜銑加工中心GMB系列最大 mm 1200 1200 1200
最小 mm 200 200 200
主軸
錐孔(7:24)   BT50 BT50 BT50
轉數范圍 r/min 40-6000 40-6000 40-6000
最大輸出扭矩 N.m 1050/1435 1000/1228 1050/1435 1000/1228 1050/1435 1000/1228
沈陽一機機床龍門式五面鏜銑加工中心GMB系列主軸電機功率 kW 30/41 30/37 30/41 30/37 30/41 30/37
進給
切削進給速度范圍 mm/min 1-8000 1-8000 1-8000
沈陽一機機床龍門式五面鏜銑加工中心GMB系列快速移動
X軸 m/min 10 10 10
Y軸 m/min 10 10 10
Z軸 m/min 10 10 10
刀庫
沈陽一機機床龍門式五面鏜銑加工中心GMB系列最大刀具長度 mm 300 300 300
形式   鏈條式 鏈條式 鏈條式
容量 N 32、40、50、60 32、40、50、60 32、40、50、60
沈陽一機機床龍門式五面鏜銑加工中心GMB系列最大刀盤直徑
滿刀 mm φ125 φ125 φ125
相鄰空刀 mm φ225 φ225 φ225
換刀時間(刀對刀) S 6 6 6
最大刀具重量 kg 20 20 20
定位精度
執行標準 JB/T8771.4-1998
沈陽一機機床龍門式五面鏜銑加工中心GMB系列X軸 mm 0.030(0.020帶光柵尺) 0.035(0.020帶光柵尺) 0.040(0.025帶光柵尺)
Y軸 mm 0.030(0.020帶光柵尺) 0.030(0.020帶光柵尺) 0.030(0.020帶光柵尺)
Z軸 mm 0.020(0.010帶光柵尺) 0.020(0.010帶光柵尺) 0.020(0.010帶光柵尺)
執行JIS標準 (JISB6330)
X軸 mm ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)
Y軸 mm ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)
Z軸 mm ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)
重復定位精度
執行標準 JB/T8771.4-1998
X軸 mm 0.018(0.012帶光柵尺) 0.022(0.014帶光柵尺) 0.026(0.016帶光柵尺)
Y軸 mm 0.018(0.012帶光柵尺) 0.018(0.012帶光柵尺) 0.018(0.012帶光柵尺)
Z軸 mm 0.012(0.006帶光柵尺) 0.012(0.006帶光柵尺) 0.012(0.006帶光柵尺)
執行JIS標準 (JISB6330)
X軸 mm ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺)
Y軸 mm ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺)
Z軸 mm ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺)
主機重量 kg 40000 46000 51000
電氣總容量 KVA 89 96 89 96 89 96
數控系統   SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i
    GMB2030 GMB2040
沈陽一機機床龍門式五面鏜銑加工中心GMB系列工作臺
沈陽一機機床龍門式五面鏜銑加工中心GMB系列工作臺尺寸 mm 2000×3000 2000×4000
兩立柱間距離 mm 2500 2500
允許最大荷重 kg 12000 14000
T型槽尺寸 mm×N 22×11 22×11
沈陽一機機床龍門式五面鏜銑加工中心GMB系列加工范圍
沈陽一機機床龍門式五面鏜銑加工中心GMB系列工作臺最大行程－X軸 mm 3200 4200
沈陽一機機床龍門式五面鏜銑加工中心GMB系列滑鞍最大行程－Y軸 mm 2700 2700
主軸箱最大行程－Z軸 mm 1000 1000
主軸端面至工作臺面距離
最大 mm 1200 1200
最小 mm 200 200
主軸
沈陽一機機床龍門式五面鏜銑加工中心GMB系列錐孔(7:24)   BT50 BT50
轉數范圍 r/min 40-6000 40-6000
沈陽一機機床龍門式五面鏜銑加工中心GMB系列最大輸出扭矩 N.m 1050/435 1000/1228 1050/435 1000/1228
主軸電機功率 kW 30/41 30/37 30/41 30/37
沈陽一機機床龍門式五面鏜銑加工中心GMB系列進給
切削進給速度范圍 mm/min 1-8000 1-8000
沈陽一機機床龍門式五面鏜銑加工中心GMB系列快速移動
X軸 m/min 10 10
Y軸 m/min 10 10
Z軸 m/min 10 10
刀庫
最大刀具長度 mm 300 300
形式   鏈條式 鏈條式
容量 N 32、40、50、60 32、40、50、60
最大刀盤直徑
滿刀 mm φ125 φ125
沈陽一機機床龍門式五面鏜銑加工中心GMB系列相鄰空刀 mm φ225 φ225
沈陽一機機床龍門式五面鏜銑加工中心GMB系列換刀時間(刀對刀) S 6 6
沈陽一機機床龍門式五面鏜銑加工中心GMB系列最大刀具重量 kg 20 20
沈陽一機機床龍門式五面鏜銑加工中心GMB系列定位精度
沈陽一機機床龍門式五面鏜銑加工中心GMB系列執行標準 JB/T8771.4-1998
X軸 mm 0.035(0.020帶光柵尺) 0.040(0.025帶光柵尺)
Y軸 mm 0.030(0.020帶光柵尺) 0.030(0.020帶光柵尺)
Z軸 mm 0.020(0.010帶光柵尺) 0.020(0.010帶光柵尺)
執行JIS標準 (JISB6330)
X軸 mm ±0.005/300(±0.003/300 帶光柵尺) ±0.005/300(±0.003/300 帶光柵尺)
Y軸 mm ±0.005/300(±0.003/300 帶光柵尺) ±0.005/300(±0.003/300 帶光柵尺)
Z軸 mm ±0.005/300(±0.003/300 帶光柵尺) ±0.005/300(±0.003/300 帶光柵尺)
沈陽一機機床龍門式五面鏜銑加工中心GMB系列重復定位精度
沈陽一機機床龍門式五面鏜銑加工中心GMB系列執行標準 JB/T8771.4-1998
X軸 mm 0.022(0.014帶光柵尺) 0.026(0.016帶光柵尺)
Y軸 mm 0.018(0.012帶光柵尺) 0.018(0.012帶光柵尺)
Z軸 mm 0.012(0.006帶光柵尺) 0.012(0.006帶光柵尺)
執行JIS標準 (JISB6330)
X軸 mm ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺)
Y軸 mm ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺)
Z軸 mm ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺)
主機重量 kg 57000 63000
電氣總容量 KVA 89 96 89 103
數控系統   SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i
    GMB2540 GMB2550 GMB2560
沈陽一機機床龍門式五面鏜銑加工中心GMB系列工作臺
沈陽一機機床龍門式五面鏜銑加工中心GMB系列工作臺尺寸 mm 2500×4000 2500×5000 2500×6000
沈陽一機機床龍門式五面鏜銑加工中心GMB系列兩立柱間距離 mm 3200 3200 3200
允許最大荷重 kg 18000 20000 22000
T型槽尺寸 mm×N 28×11 28×11 28×11
加工范圍
工作臺最大行程－X軸 mm 4200 5200 6200
滑鞍最大行程－Y軸 mm 3200 3200 3200
主軸箱最大行程－Z軸 mm 1000 1000 1000
主軸端面至工作臺面距離
最大 mm 1200 1200 1200
最小 mm 200 200 200
主軸
錐孔(7:24)   BT50 BT50 BT50
轉數范圍 r/min 40-6000 40-6000 40-6000
沈陽一機機床龍門式五面鏜銑加工中心GMB系列最大輸出扭矩 N.m 1050/1435 1000/1228 1050/1435 1000/1228 1050/1435 1000/1228
沈陽一機機床龍門式五面鏜銑加工中心GMB系列主軸電機功率 kW 30/41 30/37 30/41 30/37 30/41 30/37
進給
沈陽一機機床龍門式五面鏜銑加工中心GMB系列切削進給速度范圍 mm/min 1-8000 1-8000 1-8000
快速移動
X軸 m/min 10 10 10
Y軸 m/min 10 10 10
Z軸 m/min 10 10 10
刀庫
沈陽一機機床龍門式五面鏜銑加工中心GMB系列最大刀具長度 mm 300 300 300
形式   鏈條式 鏈條式 鏈條式
容量 N 32、40、50、60 32、40、50、60 32、40、50、60
沈陽一機機床龍門式五面鏜銑加工中心GMB系列最大刀盤直徑
滿刀 mm φ125 φ125 φ125
相鄰空刀 mm φ225 φ225 φ225
沈陽一機機床龍門式五面鏜銑加工中心GMB系列換刀時間(刀對刀) S 6 6 6
沈陽一機機床龍門式五面鏜銑加工中心GMB系列最大刀具重量 kg 20 20 20
定位精度
執行標準 JB/T8771.4-1998
X軸 mm 0.040(0.025帶光柵尺) 0.045(0.025帶光柵尺) 0.045(0.025帶光柵尺)
Y軸 mm 0.030(0.020帶光柵尺) 0.035(0.020帶光柵尺) 0.035(0.020帶光柵尺)
Z軸 mm 0.020(0.010帶光柵尺) 0.020(0.010帶光柵尺) 0.020(0.010帶光柵尺)
執行JIS標準 (JISB6330)
X軸 mm ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)
Y軸 mm ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)
沈陽一機機床龍門式五面鏜銑加工中心GMB系列Z軸 mm ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)		 ±0.005/300
(±0.003/300 帶光柵尺)
沈陽一機機床龍門式五面鏜銑加工中心GMB系列重復定位精度
沈陽一機機床龍門式五面鏜銑加工中心GMB系列執行標準 JB/T8771.4-1998
X軸 mm 0.026(0.016帶光柵尺) 0.030(0.020帶光柵尺) 0.030(0.020帶光柵尺)
Y軸 mm 0.022(0.014帶光柵尺) 0.022(0.014帶光柵尺) 0.022(0.014帶光柵尺)
Z軸 mm 0.012(0.006帶光柵尺) 0.012(0.006帶光柵尺) 0.012(0.006帶光柵尺)
沈陽一機機床龍門式五面鏜銑加工中心GMB系列執行JIS標準 (JISB6330)
X軸 mm ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺)
Y軸 mm ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺)
Z軸 mm ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺) ±0.003(±0.002 帶光柵尺)
主機重量 kg 73000 80000 88000
電氣總容量 KVA 89 103 89 103 89 103
數控系統   SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i SIEMENS 840D FANUC 18i
